Tests de performance du contrôleur Ingress NGINX et du routeur Red Hat OpenShift

Amir RawdatIngénieur solutions

Red Hat OpenShift Container Platform (OCP) est l’une des plateformes Kubernetes gérées les plus populaires et, à l’instar de ses concurrents, OCP intègre par défaut des outils de gestion du trafic pour aider les utilisateurs à démarrer rapidement. L’OCP Router – basé sur HAProxy – est le point d’entrée par défaut des clusters OCP. Il peut répartir la charge du trafic HTTP et WebSocket, prend en charge la terminaison TLS ainsi que le protocole TLS entre le routeur et les instances d’application, et peut répartir la charge des connexions TLS en mode passthrough.

Nos clients nous demandent souvent : « Pourquoi devrais-je utiliser NGINX Ingress Controller dans OpenShift alors que le Router est disponible gratuitement ? » Dans l’article « Pourquoi avez-vous besoin d’un contrôleur Ingress de niveau entreprise sur OpenShift », Max Mortillaro de GigaOm, auteur invité sur notre blog, présente plusieurs raisons qualitatives d’utiliser NGINX Ingress Controller : gestion avancée du trafic, facilité d’utilisation, validation JWT et intégration d’un WAF. Mais il est également important de répondre à cette question d’un point de vue quantitatif. C’est pourquoi nous avons testé les performances du Router et de NGINX Ingress Controller basé sur NGINX Plus (nginxinc/kubernetes-ingress) dans l’environnement OCP, au sein d’un déploiement dynamique où nous avons augmenté et réduit le nombre de serveurs en amont (back-end) pendant le test.

Lorsque nous effectuons des tests de performances, nous examinons deux facteurs pour évaluer les performances des outils :

• Facteur 1 : résultats de latence pour les déploiements dynamiquesNous constatons que la distribution des percentiles de latence est l’indicateur le plus efficace pour mesurer l’expérience de l’utilisateur final dans le cadre d’un déploiement dynamique. Plus un système ajoute de latence, plus l’expérience utilisateur est affectée. Nous avons également constaté que, pour obtenir une vision fidèle de l’expérience utilisateur, il est nécessaire d’inclure les latences correspondant aux percentiles supérieurs de la distribution. Pour une explication détaillée, consultez la section Résultats des performances de l’article NGINX et HAProxy : évaluer l’expérience utilisateur dans le cloud sur notre blog.
• Facteur 2 : délais d’expiration et erreursLorsqu’un système testé entraîne une latence dans un déploiement dynamique, c’est généralement parce qu’il gère difficilement les rechargements dynamiques, ce qui provoque des délais d’expiration ou des erreurs.

Résultats des tests de performance

Entrons directement dans le vif du sujet et examinons les résultats. Vous trouverez ensuite des informations détaillées sur la topologie et la méthode de test utilisées.

Comme indiqué précédemment, nous prenons en compte deux facteurs pour évaluer les performances : la latence et les délais d’expiration/erreurs.

Facteur 1 : distribution des percentiles de latence

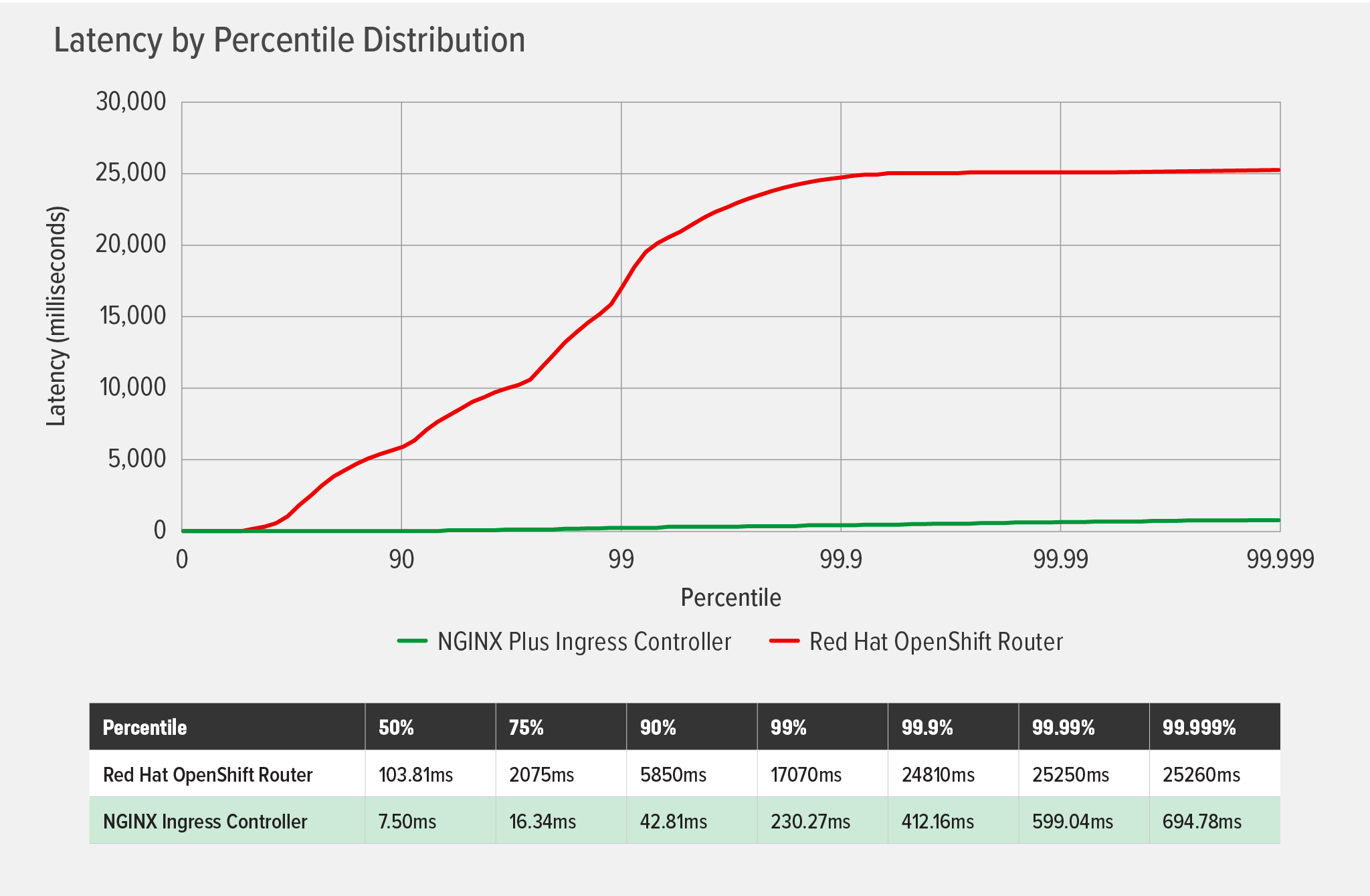

Comme l’illustre le graphique suivant, NGINX Ingress Controller a ajouté une latence négligeable tout au long du test, atteignant un maximum inférieur à 700 ms au 99,999e percentile. En revanche, OCP Router a ajouté de la latence dès des percentiles relativement bas, puis celle-ci a augmenté de manière exponentielle avant de se stabiliser à un peu plus de 25 000 ms (25 secondes) au 99,99e percentile. Cela montre que, lorsqu’il est soumis à une charge tandis que des modifications sont fréquemment apportées à l’environnement du cluster, le Router peut dégrader l’expérience utilisateur.

Facteur 2 : délais d’expiration et erreurs

La latence observée ci-dessus peut être attribuée à des délais d’expiration et à des erreurs : le routeur OCP a généré 260 expirations de connexion et 85 erreurs de lecture de socket, tandis que NGINX Ingress Controller n’en a généré aucune. Comme nous l’avons constaté lors d’autres tests de performances (voir Tests de performances des contrôleurs Ingress NGINX dans un environnement cloud Kubernetes dynamique), les délais d’expiration et les erreurs du routeur sont dus à la manière dont HAproxy gère les rechargements dynamiques. NGINX Ingress Controller, basé sur NGINX Plus, ne provoque ni délai d’expiration ni erreur, car il utilise l’API NGINX Plus pour mettre à jour dynamiquement la configuration NGINX lorsque les points de terminaison changent.

Configuration et méthodologie des tests

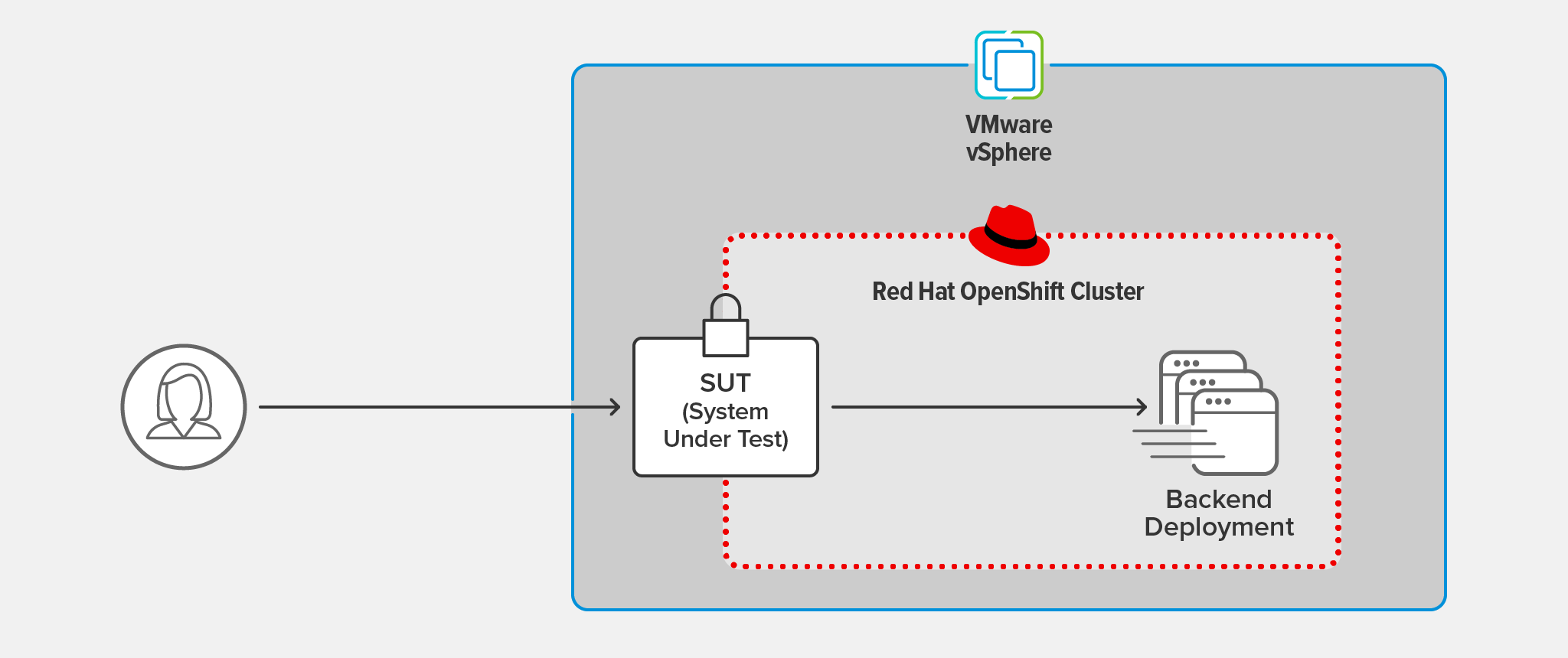

Topologie de test

Nous avons exécuté les mêmes tests sur le contrôleur Ingress NGINX et sur le routeur OpenShift, utilisés comme système sous test (SUT). Le SUT mettait fin aux connexions TLS 1.3 provenant du client et transmettait la requête du client au déploiement backend via une connexion distincte.

Le client était hébergé sur une machine distincte exécutant CentOS 7 et située sur le même réseau local que le cluster OpenShift.

Le système testé et le déploiement du backend s’exécutaient dans un cluster OCP hébergé sur VMware vSphere 6.7.0.45100.

Pour le chiffrement TLS, nous avons utilisé RSA avec une clé de 2 048 bits et la confidentialité persistante (Perfect Forward Secrecy).

Chaque réponse de l’application backend contenait environ 1 Ko de métadonnées serveur de base, ainsi que le code d’état HTTP 200 OK.

Méthodologie de test

Déploiement du client

À l’aide de wrk2 (version 4.0.0), nous avons exécuté le script suivant sur la machine cliente, en lançant le test pendant 60 secondes (durée définie avec l’option -d) à un débit constant de 1 000 requêtes par seconde (RPS, défini avec l’option -R) :

./wrk -t 2 -c 50 -d 60s -R 1000 -L https://ingress-url:443/

Logiciels utilisés pour le système testé

• OpenShift Platform version 4.8, qui inclut par défaut le routeur basé sur HAProxy
• NGINX Ingress Controller version 1.11.0 (NGINX Plus R22)

Déploiement du backend

Nous avons effectué des tests avec un déploiement dynamique de l’application backend, en utilisant le script suivant pour augmenter et réduire périodiquement le nombre de réplicas du backend. Cela simule un environnement OpenShift dynamique et permet de mesurer l’efficacité avec laquelle le contrôleur Ingress NGINX ou le routeur OCP s’adapte aux changements de points de terminaison.

while [ 1 -eq 1 ]
do
  oc scale deployment nginx-backend --replicas=4
  sleep 10
  oc scale deployment nginx-backend --replicas=2
  sleep 10
done

Conclusion

La plupart des entreprises qui adoptent des méthodologies fondées sur les microservices déploient de nouveaux développements via leurs pipelines CI/CD à une fréquence plus élevée que jamais. Il est donc essentiel de s’appuyer sur un plan de données dont les capacités et les performances évoluent au rythme de ces nouvelles méthodologies, sans perturber l’expérience utilisateur. Pour offrir une expérience utilisateur optimale, il faut garantir en permanence une faible latence pour toutes les connexions clientes, quelles que soient les circonstances.

D’après les résultats de performance, NGINX Ingress Controller offre une expérience utilisateur optimale dans les environnements conteneurisés où les besoins d’itération et d’amélioration du développement sont importants.

Pour commencer, téléchargez une version d’essai gratuite de NGINX Ingress Controller et découvrez comment effectuer le déploiement à l’aide de NGINX Ingress Operator.
