Implantação do NGINX como gateway de API, parte 1

NGINX | 20 de janeiro de 2021

Este é o primeiro post da nossa série no blog sobre a implantação do NGINX Open Source e do NGINX Plus como gateway de API:

  • Este artigo fornece instruções detalhadas de configuração para vários casos de uso. Publicado originalmente em 2018, foi atualizado para refletir as práticas recomendadas atuais de configuração de APIs, usando blocos location aninhados para rotear solicitações, em vez de regras de reescrita.
  • Parte 2 amplia esses casos de uso e examina uma série de medidas de proteção que podem ser aplicadas para proteger e assegurar os serviços de API de backend em produção.
  • Parte 3 explica como implantar o NGINX Open Source e o NGINX Plus como gateway de API para serviços gRPC.

Observação: Salvo indicação em contrário, todas as informações deste post se aplicam tanto ao NGINX Open Source quanto ao NGINX Plus. Para facilitar a leitura, o restante do blog usa apenas “NGINX”.

A API HTTP está no centro das arquiteturas de aplicações modernas. O HTTP permite criar aplicações rapidamente e mantê-las com facilidade. A API HTTP fornece uma interface comum, independentemente da escala da aplicação, desde um microsserviço com uma única finalidade até um monólito que engloba todas as funcionalidades. Com o uso do HTTP, os avanços na entrega de aplicações web que dão suporte a sites e serviços de Internet em hiperescala também podem ser usados para oferecer uma entrega de APIs confiável e de alto desempenho.

Para uma excelente introdução à importância dos gateways de API para aplicações de microsserviços, consulte Criação de microsserviços: uso de um gateway de API em nosso blog.

Como proxy reverso e balanceador de carga líder, leve e de alto desempenho, o NGINX tem os recursos avançados de processamento HTTP necessários para lidar com o tráfego de APIs. Isso torna o NGINX a plataforma ideal para criar um gateway de API. Nesta publicação do blog, descrevemos vários casos de uso comuns de gateways de API e mostramos como configurar o NGINX para atendê-los de maneira eficiente, escalável e fácil de manter. Descrevemos uma configuração completa, que pode servir de base para uma implantação em produção.

Apresentação da API Warehouse

A principal função do gateway de API é fornecer um ponto de entrada único e consistente para várias APIs, independentemente de como são implementadas ou implantadas no backend. Nem todas as APIs são aplicações de microsserviços. Nosso gateway de API precisa gerenciar APIs existentes, monólitos e aplicações em transição parcial para microsserviços.

Nesta publicação do blog, fazemos referência a uma API hipotética para gerenciamento de estoque, a “Warehouse API”. Usamos exemplos de código de configuração para ilustrar diferentes casos de uso. A Warehouse API é uma API RESTful que consome solicitações JSON e produz respostas JSON. No entanto, o uso de JSON não é uma limitação nem um requisito do NGINX quando implantado como gateway de API; o NGINX independe do estilo arquitetural e dos formatos de dados usados pelas próprias APIs.

A Warehouse API é implementada como um conjunto de microsserviços distintos e publicada como uma única API. Os recursos de inventário e preços são implementados como serviços separados e implantados em backends diferentes. Assim, a estrutura de caminhos da API é:

api
└── warehouse
    ├── inventory
    └── pricing

Por exemplo, para consultar o estoque atual do armazém, uma aplicação cliente faz uma solicitação HTTP GET para /api/warehouse/inventory.

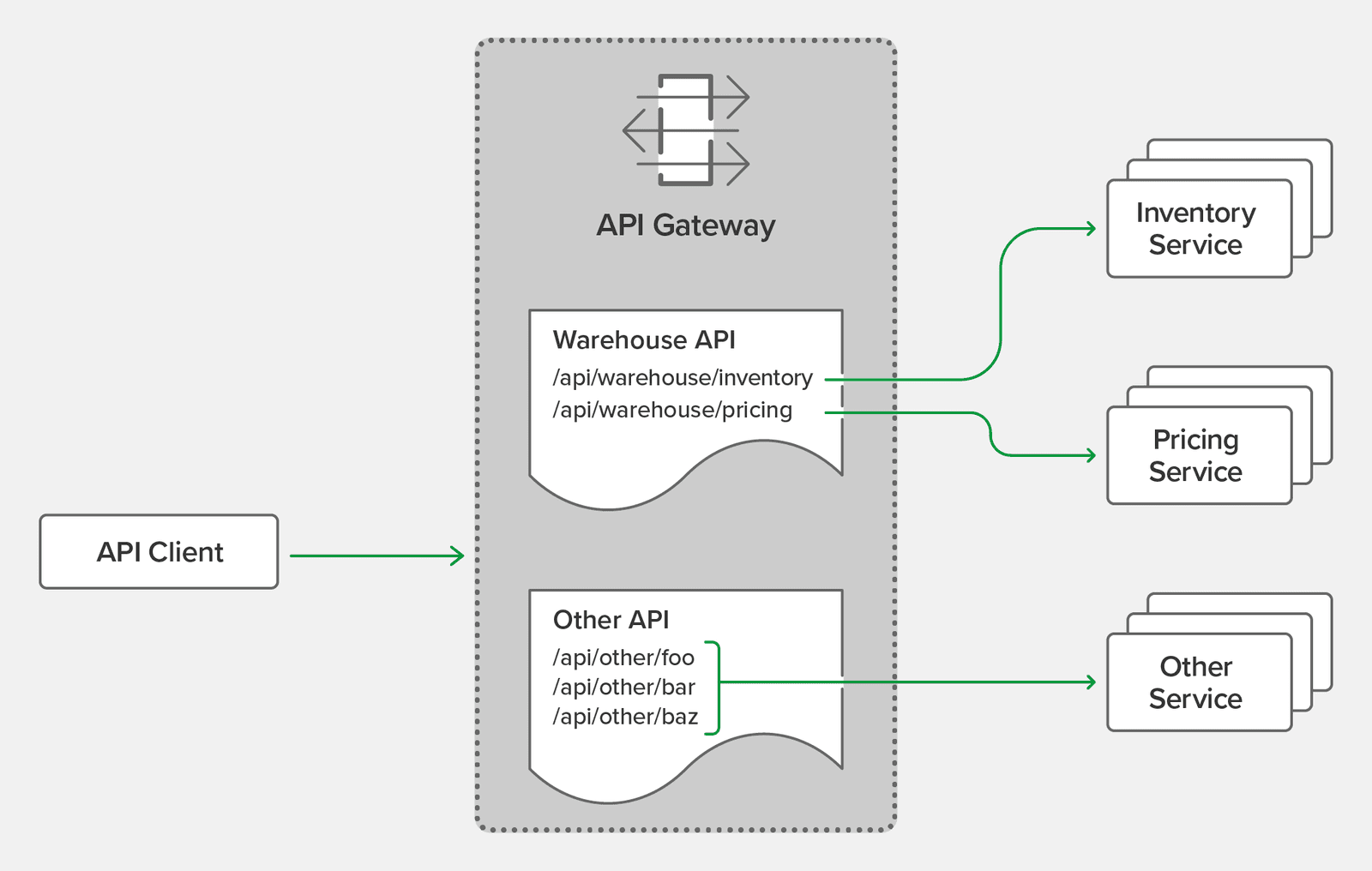

Arquitetura de gateway de API para vários aplicativos

Organização da configuração do NGINX

Uma vantagem de usar o NGINX como gateway de API é que ele pode desempenhar essa função enquanto atua simultaneamente como proxy reverso, balanceador de carga e servidor web para o tráfego HTTP existente. Se o NGINX já faz parte da sua pilha de entrega de aplicativos, geralmente não é necessário implantar um gateway de API separado. No entanto, alguns comportamentos padrão esperados de um gateway de API diferem dos esperados para o tráfego de navegadores. Por esse motivo, separamos a configuração do gateway de API de qualquer configuração existente (ou futura) para o tráfego de navegadores.

Para obter essa separação, criamos uma organização de configuração que oferece suporte a uma instância NGINX com múltiplas funções e fornece uma estrutura prática para automatizar a implantação de configurações por meio de pipelines de CI/CD. A estrutura de diretórios resultante em /etc/nginx fica assim.

etc/
└── nginx/
    ├── api_conf.d/ ………………………………… Subdirectory for per-API configuration
    │   └── warehouse_api.conf …… Definition and policy of the Warehouse API
    ├── api_backends.conf ………………… The backend services (upstreams)
    ├── api_gateway.conf …………………… Top-level configuration for the API gateway server
    ├── api_json_errors.conf ………… HTTP error responses in JSON format
    ├── conf.d/
    │   ├── ...
    │   └── existing_apps.conf
    └── nginx.conf

Os nomes de diretórios e arquivos de toda a configuração do gateway de API têm o prefixo api_. Cada um desses arquivos e diretórios habilita um recurso ou uma capacidade diferente do gateway de API, conforme explicado em detalhes abaixo. O arquivo warehouse_api.conf representa genericamente os arquivos de configuração abordados abaixo, que definem a API Warehouse de diferentes maneiras.

Definição do gateway de API de nível superior

Toda configuração do NGINX começa com o arquivo de configuração principal, nginx.conf. Para carregar a configuração do gateway de API, adicionamos uma diretiva include no bloco http do arquivo nginx.conf que faz referência ao arquivo que contém a configuração do gateway, api_gateway.conf (linha 28 logo abaixo). Observe que o arquivo nginx.conf padrão usa uma diretiva include para carregar a configuração HTTP baseada em navegador do subdiretório conf.d (linha 29). Esta publicação do blog faz uso extensivo da diretiva include para facilitar a leitura e permitir a automação de algumas partes da configuração.

Carregando exemplo de código…

O arquivo api_gateway.conf define o servidor virtual que expõe o NGINX como um gateway de API para os clientes. Essa configuração expõe todas as APIs publicadas pelo gateway de API em um único ponto de entrada, https://api.example.com/ (linha 9), protegido por TLS conforme configurado nas linhas 12 a 17. Observe que essa configuração usa exclusivamente HTTPS — não há um listener HTTP em texto simples. Esperamos que os clientes de API conheçam o ponto de entrada correto e estabeleçam conexões HTTPS por padrão.

Esta configuração foi projetada para ser estática – os detalhes de cada API e de seus serviços de backend são especificados nos arquivos referenciados pela diretiva include na linha 20. As linhas 23 a 26 tratam do tratamento de erros e são discutidas em Como responder a erros, abaixo.

Carregando exemplo de código…

Backends de API de serviço único vs. de microsserviços

Algumas APIs podem ser implementadas em um único backend, embora normalmente esperemos que haja mais de um, por motivos de resiliência ou balanceamento de carga. Com APIs de microsserviços, definimos backends individuais para cada serviço; juntos, eles funcionam como a API completa. Aqui, nossa Warehouse API é implantada como dois serviços separados, cada um com vários backends.

Carregando exemplo de código…

Todos os serviços de API de backend de todas as APIs publicadas pelo gateway de API são definidos em api_backends.conf. Aqui, usamos vários pares de endereço IP e porta em cada bloco upstream para indicar onde o código da API está implantado, mas também é possível usar nomes de host. Assinantes do NGINX Plus também podem aproveitar o recurso dinâmico de balanceamento de carga DNS para que novos backends sejam adicionados automaticamente à configuração em tempo de execução.

Definição da API de armazém

A API Warehouse é definida por um conjunto de blocos location em uma configuração aninhada, conforme ilustrado no exemplo a seguir. O bloco location externo (/api/warehouse) identifica o caminho base, sob o qual os blocos aninhados especificam os URIs válidos que são roteados para os serviços de API de backend. O uso de um bloco externo nos permite definir políticas comuns que se aplicam a toda a API (neste exemplo, a configuração de logs na linha 6).

Carregando exemplo de código…

O NGINX tem um sistema altamente eficiente e flexível para associar o URI da solicitação a uma seção da configuração. A ordem das diretivas location não importa – a correspondência mais específica é escolhida. Aqui, os blocos aninhados nas linhas 10 e 14 definem dois URIs mais específicos que o bloco location externo; a diretiva proxy_pass em cada bloco aninhado encaminha as solicitações ao grupo upstream apropriado. A configuração de políticas é herdada do bloco externo, a menos que seja necessário fornecer uma política mais específica para determinados URIs.

Todos os URIs que não correspondem a nenhum dos blocos location aninhados são tratados pelo bloco location externo, que inclui uma diretiva genérica (linha 18) que retorna a resposta 404 (Not Found) para todos os URIs inválidos.

Escolha entre uma definição ampla ou precisa para APIs

Há duas abordagens para a definição de APIs: ampla e precisa. A abordagem mais adequada para cada API depende dos seus requisitos de segurança e de ser desejável que os serviços de backend processem URIs inválidos.

Em warehouse_api_simple.conf acima, usamos a abordagem ampla para a Warehouse API, definindo prefixos de URI nas linhas 10 e 14 para que um URI que comece com um dos prefixos seja encaminhado por proxy ao serviço de backend apropriado. Com essa correspondência ampla de localização baseada em prefixos, todas as solicitações de API aos seguintes URIs são válidas:

/api/warehouse/inventory
/api/warehouse/inventory/
/api/warehouse/inventory/foo
/api/warehouse/inventoryfoo
/api/warehouse/inventoryfoo/bar/

Se o único critério for encaminhar cada solicitação por proxy ao serviço de backend correto, a abordagem ampla oferece o processamento mais rápido e a configuração mais compacta. Por outro lado, uma abordagem mais precisa permite que o gateway de API compreenda todo o espaço de URIs da API ao definir explicitamente o caminho de URI de cada recurso disponível na API. Seguindo a abordagem precisa, a configuração a seguir para o roteamento de URIs na Warehouse API usa uma combinação de correspondência exata (=) e expressões regulares (~) para definir cada URI válido.

Carregando exemplo de código…

Esta configuração é mais detalhada, mas descreve com mais precisão os recursos implementados pelos serviços de backend. Isso tem a vantagem de proteger os serviços de backend contra solicitações malformadas dos clientes, ao custo de uma pequena sobrecarga adicional para a correspondência de expressões regulares. Com essa configuração, o NGINX aceita algumas URIs e rejeita outras como inválidas:

URIs válidos URIs inválidos
/api/warehouse/inventory
/api/warehouse/inventory/
/api/warehouse/inventory/shelf/foo

/api/warehouse/inventoryfoo
/api/warehouse/inventory/shelf/foo/box/bar

/api/warehouse/inventory/shelf/api/warehouse/inventory/shelf/-/box/-
/api/warehouse/inventory/shelf/foo/bar
/api/warehouse/pricing/baz

/api/warehouse/pricing
/api/warehouse/pricing/baz/pub

O uso de uma definição precisa de API permite que os formatos existentes de documentação de API orientem a configuração do gateway de API. É possível automatizar as definições de API do NGINX a partir da OpenAPI Specification (anteriormente chamada de Swagger). Um script de exemplo para essa finalidade está disponível entre os Gists desta publicação do blog.

Reescrita de solicitações de clientes para lidar com alterações incompatíveis

À medida que as APIs evoluem, às vezes é necessário fazer alterações que rompem a compatibilidade estrita com versões anteriores e exigem a atualização dos clientes. Um exemplo disso ocorre quando um recurso de API é renomeado ou movido. Ao contrário de um navegador web, um gateway de API não pode enviar aos seus clientes um redirecionamento (código 301 (Moved Permanently)) indicando o novo local. Felizmente, quando é inviável modificar os clientes de API, podemos reescrever as solicitações dos clientes em tempo real.

No exemplo a seguir, usamos a mesma abordagem geral de warehouse_api_simple.conf, mostrado acima, mas, neste caso, a configuração substitui uma versão anterior da Warehouse API na qual o serviço de preços era implementado como parte do serviço de inventário. A diretiva rewrite na linha 3 converte as solicitações ao antigo recurso de preços em solicitações ao novo serviço de preços.

Carregando exemplo de código…

Resposta a erros

Uma das principais diferenças entre as APIs HTTP e o tráfego de navegadores é a forma como os erros são comunicados ao cliente. Quando o NGINX é implantado como um gateway de API, nós o configuramos para retornar erros da maneira mais adequada aos clientes da API.

A configuração de nível superior do gateway de API inclui uma seção que define como tratar as respostas de erro.

Carregando exemplo de código…

A diretiva error_page na linha 23 especifica que, quando uma solicitação não corresponde a nenhuma das definições de API, o NGINX retorna o erro 400 (Bad Request) em vez do erro padrão 404 (Not Found). Esse comportamento (opcional) exige que os clientes de API façam solicitações apenas aos URIs válidos incluídos na documentação da API e impede que clientes não autorizados descubram a estrutura de URIs das APIs publicadas por meio do gateway de API.

A linha 24 se refere a erros gerados pelos próprios serviços de backend. Exceções não tratadas podem conter rastreamentos de pilha ou outros dados confidenciais que não queremos que sejam enviados ao cliente. Essa configuração adiciona uma camada extra de proteção ao enviar uma resposta de erro padronizada ao cliente.

A lista completa de respostas de erro padronizadas é definida em um arquivo de configuração separado, referenciado pela diretiva include na linha 25. As primeiras linhas desse arquivo são mostradas abaixo. Esse arquivo pode ser modificado caso se prefira um formato de erro diferente de JSON, ajustando também o valor de default_type na linha 26 de api_gateway.conf para corresponder ao formato escolhido. Você também pode usar uma diretiva include separada na seção de políticas de cada API para referenciar outro arquivo de respostas de erro que substituam as respostas globais.

Carregando exemplo de código…

Com essa configuração, uma solicitação do cliente para um URI inválido recebe a seguinte resposta. [terminal]$ curl -i https://api.example.com/foo HTTP/1.1 400 Bad Request Server: nginx/1.19.5 Content-Type: application/json Content-Length: 39 Connection: keep-alive {"status":400,"message":"Bad request"}[/terminal]

Implementação da autenticação

É incomum publicar APIs sem alguma forma de autenticação para protegê-las. O NGINX oferece várias abordagens para proteger APIs e autenticar clientes de API. Para obter informações sobre abordagens que também se aplicam a solicitações HTTP comuns, consulte a documentação sobre listas de controle de acesso baseadas em endereços IP (ACLs), autenticação por certificado digital e autenticação HTTP Basic. Aqui, nos concentramos em métodos de autenticação específicos para APIs.

Autenticação por chave de API

As chaves de API são um segredo compartilhado conhecido pelo cliente e pelo gateway de API. Uma chave de API é essencialmente uma senha longa e complexa emitida para o cliente de API como uma credencial de longo prazo. Criar chaves de API é simples: basta codificar um número aleatório, como neste exemplo.

$ openssl rand -base64 187B5zIqmRGXmrJTFmKa99vcit

Na linha 2 do arquivo de configuração de nível superior do gateway de API, api_gateway.conf, incluímos um arquivo chamado api_keys.conf, que contém uma chave de API para cada cliente de API, identificado pelo nome do cliente ou por outra descrição. Veja o conteúdo desse arquivo:

Carregando exemplo de código…

As chaves de API são definidas em um bloco map. A diretiva map recebe dois parâmetros. O primeiro define onde encontrar a chave de API, neste caso, no cabeçalho HTTP apikey da solicitação do cliente, conforme capturado na variável $http_apikey. O segundo parâmetro cria uma nova variável ($api_client_name) e atribui a ela o valor do segundo parâmetro na linha em que o primeiro parâmetro corresponde à chave.

Por exemplo, quando um cliente apresenta a chave de API 7B5zIqmRGXmrJTFmKa99vcit, a variável $api_client_name é definida como client_one. Essa variável pode ser usada para verificar se os clientes estão autenticados e incluída nos registros de log para uma auditoria mais detalhada. O formato do bloco map é simples e fácil de integrar a fluxos de trabalho de automação que geram o arquivo api_keys.conf a partir de um repositório de credenciais existente.

Aqui, habilitamos a autenticação por chave de API alterando a configuração “ampla” (warehouse_api_simple.conf) para incluir uma diretiva auth_request na seção de políticas que delega a decisão de autenticação a um local especificado.

Carregando exemplo de código…

Com a diretiva auth_request (linha 7), podemos, por exemplo, delegar a autenticação a um servidor de autenticação externo, como na introspecção de tokens OAuth 2.0. Neste exemplo, em vez disso, adicionamos a lógica de validação de chaves de API ao arquivo de configuração de nível superior do gateway de API, na forma do seguinte bloco location chamado /_validate_apikey.

Carregando exemplo de código…

A diretiva internal na linha 30 significa que este local não pode ser acessado diretamente por clientes externos (apenas por auth_request). Os clientes devem apresentar sua chave de API no cabeçalho HTTP apikey. Se esse cabeçalho estiver ausente ou vazio (linha 32), enviaremos uma resposta 401 (Unauthorized) para informar ao cliente que a autenticação é necessária. A linha 35 trata do caso em que a chave de API não corresponde a nenhuma das chaves no bloco map — nesse caso, o parâmetro default na linha 2 de api_keys.conf define $api_client_name como uma string vazia — e enviamos uma resposta 403 (Forbidden) para informar ao cliente que a autenticação falhou. Se nenhuma dessas condições for atendida, a chave de API será válida e o local retornará uma resposta 204 (No Content).

Com essa configuração, a Warehouse API agora implementa a autenticação por chave de API.

$ curl https://api.example.com/api/warehouse/pricing/item001{"status":401,"message":"Unauthorized"}
$ curl -H "apikey: thisIsInvalid" https://api.example.com/api/warehouse/pricing/item001
{"status":403,"message":"Forbidden"}
$ curl -H "apikey: 7B5zIqmRGXmrJTFmKa99vcit" https://api.example.com/api/warehouse/pricing/item001
{"sku":"item001","price":179.99}

Autenticação JWT

Os JSON Web Tokens (JWTs) são cada vez mais usados para autenticação de APIs. O suporte nativo a JWT é exclusivo do NGINX Plus e permite validar JWTs conforme descrito em Autenticação de clientes de API com JWT e NGINX Plus, em nosso blog. Para ver um exemplo de implementação, consulte Controle de acesso a métodos específicos na Parte 2.

Resumo

Este primeiro artigo de uma série detalha uma solução completa para implantar o NGINX Open Source e o NGINX Plus como gateway de API. O conjunto completo de arquivos abordados neste artigo pode ser consultado e baixado em nosso repositório no GitHub Gist.

Confira os outros posts desta série:

  • Parte 2 explora casos de uso mais avançados para proteger serviços de backend contra clientes mal-intencionados ou com comportamento inadequado.
  • Parte 3 explica como implantar o NGINX como um gateway de API para serviços gRPC.

Para experimentar o NGINX Plus, inicie seu teste gratuito de 30 dias hoje ou entre em contato conosco para conversar sobre seus casos de uso.
