NGINX Agent for Kubernetes を使用した NGINX Plus の Docker イメージの構築

ファブリツィオ・フィオルッチ

2023年4月18日公開

F5 NGINX Management Suite は、NGINX データプレーンを単一の画面から管理するためのモジュールファミリです。 NGINX オープンソースおよび NGINX Plus インスタンスの管理を簡素化することで、NGINX Management Suite はapplicationsと API のスケーリング、セキュリティ保護、監視のプロセスを簡素化します。

コントロールプレーンとの通信とリモート構成管理を有効にするには、NGINX Management Suite から管理する各 NGINX インスタンスに NGINX エージェントをインストールする必要があります。

ベアメタルまたは仮想マシン(VM) 上で実行される NGINX インスタンスについては、ドキュメントにインストール手順が記載されています。この投稿では、NGINX Plus と NGINX Agent 用の Docker イメージを構築して、Kubernetes またはその他のマイクロサービスインフラストラクチャにデプロイされた NGINX Plus インスタンスに NGINX Management Suite の範囲を広げる方法を説明します。

結果の Docker イメージに何を含めるかに応じて、3 つのビルドオプションがあります。

NGINX PlusおよびNGINX Agentのみ
NGINX Plus、NGINX Agent、 NGINX App Protect WAF
NGINX Plus、NGINX Agent、およびNGINX Management Suite API Connectivity Manager開発者ポータルのサポート (API ゲートウェイとして実行されている NGINX Plus インスタンス用)

[編集者 – この投稿は、Kubernetes で Docker イメージを実行する手順 1 の手順を明確にし、 ACM_DEVPORTALフィールドを追加するために 2023 年 4 月に更新されました。]

前提条件

NGINX Management Suite のインスタンスマネージャーモジュールのバージョン 2.8.0 以降をサポートする、NGINX Plus および NGINX Agent の Docker イメージを作成するために必要なリソースのGitHub リポジトリを提供します。

Docker イメージをビルドするには、次のものが必要です。

Linux ホスト (ベアメタルまたは VM)
Docker 20.10+ 以降
対象のDockerイメージをプッシュできるプライベートレジストリ
開発者ポータルのサポートを活用したい場合は、インスタンスマネージャーと API 接続マネージャーを備えた実行中の NGINX Management Suite インスタンス
NGINX PlusおよびオプションでNGINX App Protectのサブスクリプション（または30日間の無料トライアル）

Docker イメージを実行するには、次のものが必要です。

実行中のKubernetesクラスター
Kubernetes クラスターにアクセスできるkubectl

Dockerイメージの構築

Docker イメージをビルドするには、次の手順に従ってください。

GitHub リポジトリをクローンします。

$ git clone https://github.com/nginxinc/NGINX-Demos Cloning into 'NGINX-Demos'...
remote: Enumerating objects: 126, done.
remote: Counting objects: 100% (126/126), done.
remote: Compressing objects: 100% (85/85), done.
remote: Total 126 (delta 61), reused 102 (delta 37), pack-reused 0
Receiving objects: 100% (126/126), 20.44 KiB | 1.02 MiB/s, done.
Resolving deltas: 100% (61/61), done.

ビルドディレクトリに変更します。
```
$ cd NGINX-Demos/nginx-agent-docker/
```
docker psを実行して Docker が実行中であることを確認し、 build.shスクリプトを実行して必要なソフトウェアを Docker イメージに含めます。基本オプションは次のとおりです。
- ‑C – NGINX Plus ライセンス証明書ファイルの名前 (以下のサンプルコマンドではnginx-repo.crt )
- ‑K – NGINX Plus ライセンスキーファイルの名前 (以下のサンプルコマンドではnginx-repo.key )
- ‑t – レジストリとターゲットイメージの形式

  <レジストリ名> / <イメージ名> : <タグ>

  (以下のサンプルコマンドではregistry.ff.lan:31005/nginx-plus-with-agent:2.7.0 )
- ‑n – NGINX Management Suite インスタンスのベース URL (以下のサンプルコマンドではhttps://nim.f5.ff.lan )
追加オプションは次のとおりです。
- ‑d – NGINX API Connectivity Manager を使用する場合の開発者ポータルのデータプレーンサポートを追加します。
- ‑w – NGINX App Protect WAF を追加
さまざまなソフトウェアの組み合わせに対するコマンドは次のとおりです。
- NGINX Plus および NGINX Agent:
```
$ ./scripts/build.sh -C nginx-repo.crt -K nginx-repo.key \
-t registry.ff.lan:31005/nginx-plus-with-agent:2.7.0 \
-n https://nim.f5.ff.lan
```
- NGINX Plus、NGINX Agent、NGINX App Protect WAF ( ‑wオプションを追加):
```
$ ./scripts/build.sh -C nginx-repo.crt -K nginx-repo.key \-t registry.ff.lan:31005/nginx-plus-with-agent:2.7.0 -w \
-n https://nim.f5.ff.lan
```
- NGINX Plus、NGINX Agent、開発者ポータルのサポート ( ‑dオプションを追加):
```
$ ./scripts/build.sh -C nginx-repo.crt -K nginx-repo.key \ -t registry.ff.lan:31005/nginx-plus-with-agent:2.7.0 -d \
-n https://nim.f5.ff.lan
```
以下は、基本イメージのビルドのサンプルトレースです。最後に「ビルド完了」メッセージが表示されれば、ビルドが成功したことがわかります。
```
$ ./scripts/build.sh -C nginx-repo.crt -K nginx-repo.key -t registry.ff.lan:31005/nginx-plus-with-agent:2.7.0 -n https://nim.f5.ff.lan => Target docker image is nginx-plus-with-agent:2.7.0
[+] Building 415.1s (10/10) FINISHED
=> [internal] load build definition from Dockerfile
=> transferring dockerfile: 38B
=> [internal] load .dockerignore
=> transferring context: 2B
=> [internal] load metadata for docker.io/library/centos:7
=> [auth] library/centos:pull token for registry-1.docker.io
=> CACHED [1/4] FROM docker.io/library /centos:7@sha256:be65f488b7764ad3638f236b7b515b3678369a5124c47b8d32916d6487418ea4
=> [internal] load build context
=> transferring context: 69B
=> [2/4] RUN yum -y update  && yum install -y wget ca-certificates epel-release curl  && mkdir -p /deployment /etc/ssl/nginx  && bash -c 'curl -k $NMS_URL/install/nginx-agent | sh' && echo "A  299.1s
=> [3/4] COPY ./container/start.sh /deployment/
=> [4/4] RUN --mount=type=secret,id=nginx-crt,dst=/etc/ssl/nginx/nginx-repo.crt  --mount=type=secret,id=nginx-key,dst=/etc/ssl/nginx/nginx-repo.key  set -x  && chmod +x /deployment/start.sh &  102.4s
=> exporting to image
=> exporting layers
=> writing image sha256:9246de4af659596a290b078e6443a19b8988ca77f36ab90af3b67c03d27068ff
=> naming to registry.ff.lan:31005/nginx-plus-with-agent:2.7.0
=> Build complete for registry.ff.lan:31005/nginx-plus-with-agent:2.7.0
```
Kubernetes で Docker イメージを実行する

次の手順に従ってデプロイメントマニフェストを準備し、Kubernetes 上の NGINX エージェントを使用して NGINX Plus を起動します。
1. 好みのテキストエディターを使用して、 manifests/1.nginx-with-agent.yamlを開き、次の変更を加えます (コードスニペットには、変更できる、または変更する必要があるデフォルト値がオレンジ色で強調表示されています)。
  - spec.template.spec.containersセクションで、デフォルトのイメージ名 ( your.registry.tld/nginx-with-nim2-agent:tag ) を、 Docker イメージの構築の手順 3 で‑tオプションを使用して指定した Docker イメージ名 (この場合はregistry.ff.lan:31005/nginx-plus-with-agent:2.7.0 ) に置き換えます。
```
spec:
  ...
  template:
    ...
    spec:
      containers:
      - name: nginx-nim
        image: your.registry.tld/nginx-with-nim2-agent:tag
```
  - spec.template.spec.containers.envセクションで、指定された各名前の値フィールドで次の置換を行います。
    - NIM_HOST – (必須) デフォルト ( nginx-nim2.nginx-nim2 ) を、NGINX Management Suite インスタンスの FQDN または IP アドレス (この場合はnim2.f5.ff.lan ) に置き換えます。
    - NIM_GRPC_PORT – (オプション) デフォルト (443 ) を gRPC トラフィック用の異なるポート番号で使用します。
    - NIM_INSTANCEGROUP – (オプション) デフォルト ( lab ) を、NGINX Plus インスタンスが属するインスタンスグループに置き換えます。
    - NIM_TAGS – (オプション) デフォルト ( preprod,devops ) を、NGINX Plus インスタンスのタグのカンマ区切りリストに置き換えます。
```
spec:
  ...
  template:
    ...
  spec:
    containers:
      ...
      env:
        - name: NIM_HOST
        ...
          value: "nginx-nim2.nginx-nim2"
        - name: NIM_GRPC_PORT
          value: "443"
        - name: NIM_INSTANCEGROUP
          value: "lab"
        - name: NIM_TAGS
          value: "preprod,devops"
```
  - また、 spec.template.spec.containers.envセクションで、指定された条件が当てはまる場合は、次の名前と値のフィールドのペアのコメントを解除します。
    - NIM_WAFおよびNIM_WAF_PRECOMPILED_POLICIES – NGINX App Protect WAF がイメージに含まれている ( Docker イメージの構築の手順 3 で-wオプションを含めました) ため、値は"true"です。
    - ACM_DEVPORTAL – App Connectivity Manager 開発者ポータルのサポートがイメージに含まれている ( Docker イメージの構築の手順 3 で-dオプションを含めた) ため、値は"true"です。
```
spec:
  ...
  template:
    ...
  spec:
    containers:
      ...
      env:
        - name: NIM_HOST
        ...
        #- name: NAP_WAF
        #  value: "true"
        #- name: NAP_WAF_PRECOMPILED_POLICIES
        #  value: "true"
        ...
        #- name: ACM_DEVPORTAL
        #  value: "true"
```
2. 指示に従ってnginxwithAgentStart.shスクリプトを実行し、マニフェストを適用して 2 つのポッド (レプリカによって指定されているとおり) を起動します。2マニフェストの仕様セクションの指示に従って、それぞれ NGINX Plus と NGINX Agent を使用します。
```
$ ./scripts/nginxWithAgentStart.sh start$ ./scripts/nginxWithAgentStart.sh stop
```
3. 2 つのポッドが実行中であることを確認します。各ポッドは、NGINX Plus インスタンスと NGINX エージェントを実行して、NGINX Management Suite コントロールプレーンと通信します。
```
$ kubectl get pods -n nim-test  NAME                        READY  STATUS   RESTARTS  AGE
nginx-nim-7f77c8bdc9-hkkck  1/1    Running  0         1m
nginx-nim-7f77c8bdc9-p2s94  1/1    Running  0         1m
```

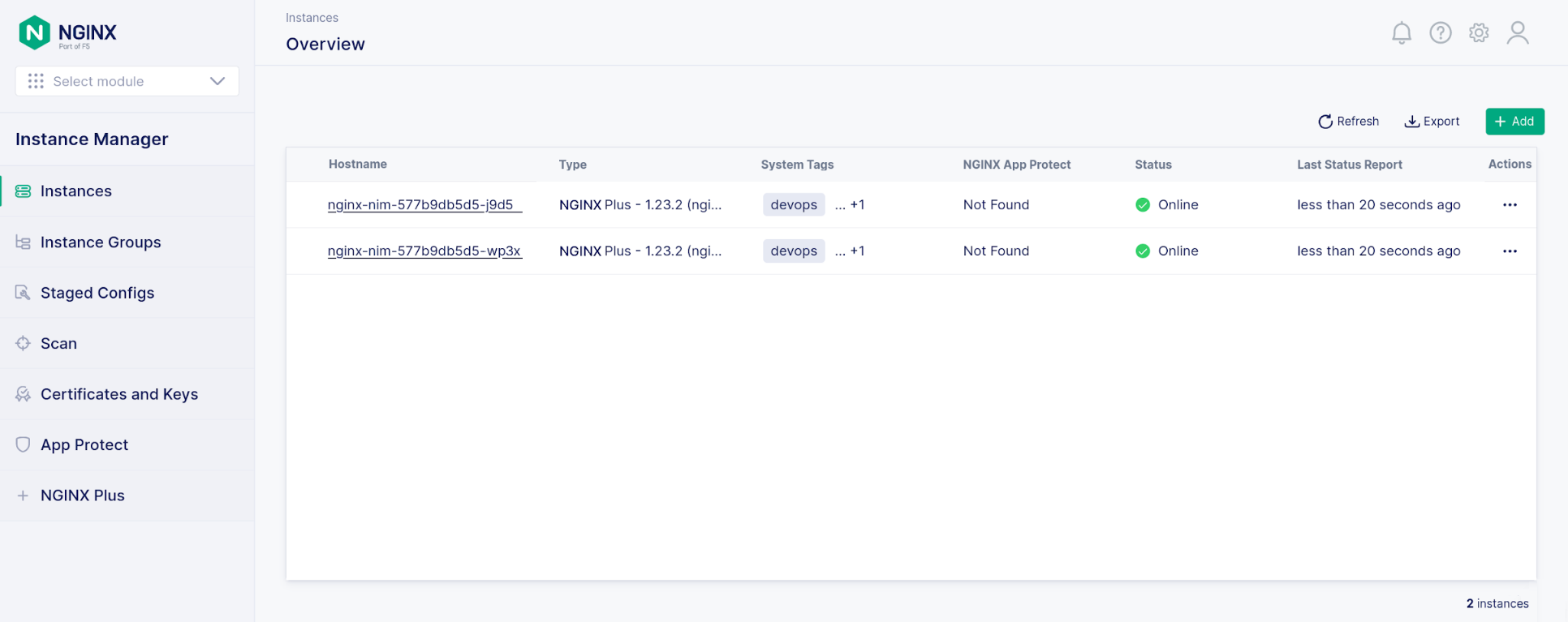

4. NGINX Management Suite の NGINX インスタンスマネージャー GUI にアクセスし、2 つの NGINX Plus インスタンスがオンラインのステータスで実行されていることを確認します。この例では、NGINX App Protect WAF は有効になっていません。
始める

この記事で紹介した NGINX ソリューションをお試しいただくには、今すぐ30 日間の無料トライアルを開始するか、弊社までお問い合わせのうえ、ユースケースについてご相談ください。
- NGINX 管理スイート
- NGINX Plus (NGINX App Protect WAF を含む)
NGINX Agentをダウンロードしてください。無料のオープンソースです。
